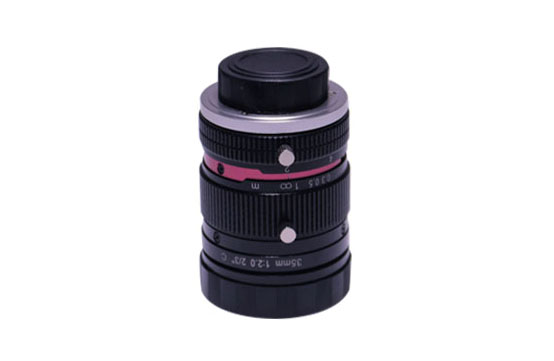

LL-35MP-5MP
LL-35MP-5MP
低畸變率，實現焦距范圍內的高性能光學像質 緊湊.堅固的機構設計，具有高度的防震性能 微型化. 高品質外觀設計
配件
焦點距離（mm) | 35mm | ||||||
像面大小 | 2/3" | ||||||
成像範圍 | 0.3m- ∞ | ||||||
光圈範圍 | F2.0-F16 | ||||||
使用波長域 | 400-700nm | ||||||
視場角 | 水平 | 2/3" | 14.3° | 1/1.8" | 11.7° | 1/2" | 10.4° |
垂直 | 10.8° | 8.8° | 7.8° | ||||
對角 | 17.8° | 14.6° | 13.0° | ||||
畸變率 | 2/3" | 0.09%@y=5.5mm | |||||
1/1.8" | 0.06%@y=4.5mm | ||||||
1/2" | 0.04%@y=4.0mm | ||||||
光學后焦 | 14.48mm | ||||||
操縱 | 對焦：手動（固定螺絲） | ||||||
光圈：手動 (固定螺絲） | |||||||
外形大小（DXL) | ￠38mmX48mm | ||||||
濾光鏡規格 | M30.5 P=0.5mm | ||||||
工作溫度 | -20℃－+60℃ | ||||||
接口 | C型 | ||||||
Working Distance | Optical Magnification | Extension Ring | Field Of View(mm) | |||||
2/3" | 1/1.8" | 1/2" | ||||||
（mm） | （mm） | H | V | H | V | H | V | |
900 | 0.040X | — | 221.8 | 166.4 | 174.0 | 131.2 | 161.4 | 121.1 |
850 | 0.042X | — | 209.3 | 157.0 | 164.2 | 123.8 | 152.3 | 114.2 |
800 | 0.045X | — | 196.7 | 147.6 | 154.3 | 116.3 | 143.2 | 107.4 |
750 | 0.048X | — | 184.2 | 138.2 | 144.5 | 108.9 | 134.0 | 100.6 |
700 | 0.051X | — | 171.7 | 128.8 | 134.7 | 101.5 | 124.9 | 93.7 |
650 | 0.055X | — | 159.2 | 119.4 | 124.8 | 94.1 | 115.8 | 86.9 |
600 | 0.060X | — | 146.6 | 110.0 | 115.0 | 98.7 | 106.7 | 80.0 |
550 | 0.066X | — | 134.1 | 100.6 | 105.2 | 79.3 | 97.6 | 73.2 |
500 | 0.072X | — | 121.6 | 91.2 | 95.3 | 71.9 | 88.4 | 66.3 |
450 | 0.081X | — | 109.0 | 81.8 | 85.5 | 64.5 | 79.3 | 59.5 |
400 | 0.091X | — | 96.5 | 72.4 | 75.7 | 57.0 | 70.2 | 52.7 |
350 | 0.011X | — | 84.0 | 63.0 | 65.8 | 49.6 | 61.1 | 45.8 |
300 | 0.123X | — | 71.4 | 53.6 | 56.0 | 42.2 | 52.0 | 39.0 |
250 | 0.150X | — | 58.9 | 44.2 | 46.2 | 34.8 | 42.8 | 32.1 |
200 | 0.019X | — | 46.3 | 34.8 | 36.3 | 27.4 | 33.7 | 25.3 |
150 | 0.261X | 5 | 33.8 | 25.3 | 26.5 | 20.0 | 24.6 | 18.4 |
100 | 0.417X | 10 | 21.2 | 15.9 | 16.6 | 12.5 | 15.4 | 11.5 |
◆ 適合于工業自動化.機器視覺.安防等高畫質圖像處理
◆ 對應五百萬像素工業用高性能攝像機
◆ 高解析度充分發揮在像質處理過程中的高精密優勢
◆ 高解像力，利用廣域高峰設計，實現普通CCTV鏡頭不能達到的近攝性能
◆ 低畸變率，實現焦距范圍內的高性能光學像質
◆ 中心與周邊成像優異
◆ 微型化. 高品質外觀設計
◆ 緊湊.堅固的機構設計，具有高度的防震性能
